空调风机盘管气密性检测工装创新
2013-12-04 17:37:55   来源：   浏览量：438

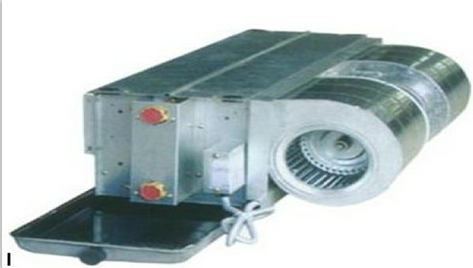

    一、风机盘管工作原理
    风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水(热水)盘管后被冷却(加热)，以保持房间温度的恒定。       二、企业风机盘管散热器气密性检测方法及存在缺陷

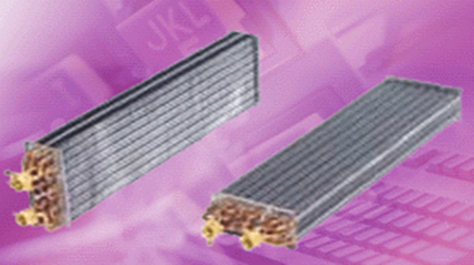

    如果风机盘管散热器气密性不好，冷（热）水就会从散热器泄露，严重影响制冷（制热）效果。因此，气密性是空调风机盘管机组质量高低重要指标之一。
    通常空调风机盘管散热器气密性是用专用工装将压缩空气通入风机盘管内，并将其并放入水中，观察有无气泡溢出，通过气泡溢出情况来判断风机盘管气密性质量高低。
    企业空调风机盘管气密性检测方法是螺纹中间缠生料带来检测风机盘管气密性，此种工装具有如下缺点：
    1、密封性差：试漏工装与风机盘管两螺纹配合之间有气体溢出（生料带），影响气密性检测精度。
    2、效率低：由于螺纹之间有生料带，螺纹旋合难度大，需要管钳才能完成连接，拆卸同样如此，耗工。
    3、成本高：每台风机盘管检测要使用生料带，增加检测成本。
    4、装卸需要耗费较长时间，耗时，生产率低。
    三、空调风机盘管气密性检测工装创新介绍

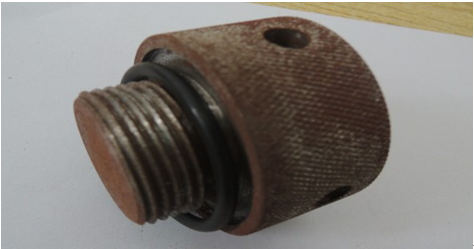

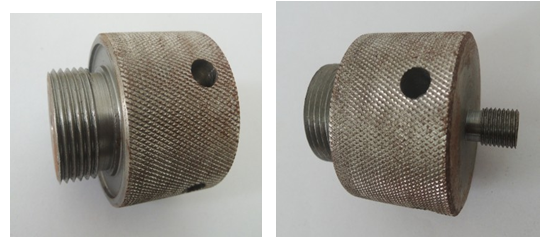

    1、改进结构           创新点：（1）、改螺纹密封为端面密封；(2)、工装外圆面进行滚花法处理，增加摩擦；(3)、外圆四周均布增加四个增力孔。
    2、新工装主要优点
    （1）、改螺纹密封为端面密封，密封质量大幅提高。检测精度也相应提高。
    （2）、效率高：在工装外圆表面实施滚花处理，增加摩擦，不需要工具即可自由拆卸，同时在滚花外圆加工出均布的增力孔，在较难拆卸时使用增力杆即可实现自由拆卸，减轻劳动强度，效率明显提高。
    （3）、节约成本:改进工装不需生料带，节约检测成本。
